概述：

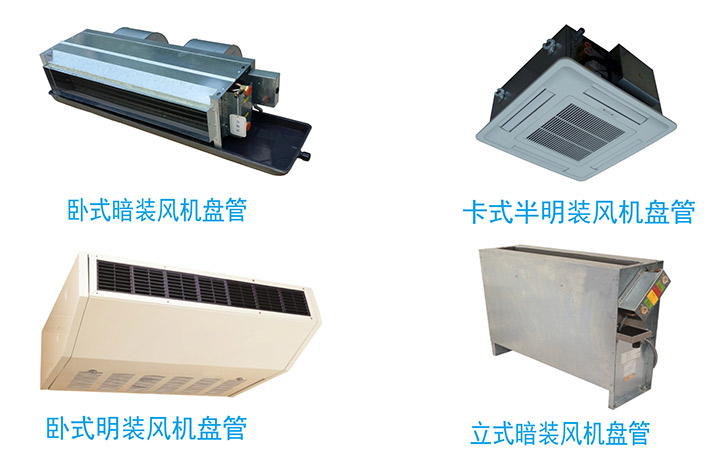

        FP系列风机盘管机组适用于集中送水或半集中送水中央空调系统，在小区域内是一种最理想的纯回风空气处理设备，尤其在有吊顶装修的建筑内，使用风机盘管将比风柜节省投资,同时也可配置温控调速开关控制，降低区域噪声。FP系列风机盘管机组种类有卧式暗装、卧式明装、立式暗装、立式明装、卡式半明装及壁挂式等多种款式可供选择。其中卧式暗装风机盘管是风机盘管系列中最经济的，具有普通型和高静压型，建议在接送风管不超过5米时使用普通型，超过5米时才考虑使用高静压型。在商场超市类对噪声要求不高的场合选用高静压型，而住宅区、高级办公区、星级酒店宾馆房间尽量选用普通型。
        FP系列产品适合安装于宾馆、住宅、办公大楼、别墅、广播电台、机场、地铁等水平隐蔽式空间的空调系统末端设备。
产品特点：
1、风量从340m3/h至2380m3/h，冷量从1.8KW至12.6KW,各型号均有普通型和高静压型可供选择。
2、机组的名义风量、静压、噪音和能耗比均优于国标值。
3、具有变负荷特性、适应性强、可灵活配置电动阀、温控器等自动控制系统。
4、外型美观、结构精致、坚固耐用,采用优质镀锌钢板结构，配置前弯曲叶片离心双吸口式静音金属风机，PSC电机及无需补油轴承，风机经过严格的动静平衡校正，运转平稳、噪音低、省电及使用寿命长，正常运转可达10年以上，维护保养方便。
5、盘管采用优质无缝紫铜管及铝质翅片，经机械胀管、二次翻边等严格工艺制成，双面紊流条缝片型高效管片式换热器盘管，产品全部经过2.4MPa压力的严格检漏，质量保证。
6、机组标配为3排管表冷器，采用逆流进出水铜接头，实现风侧与水侧逆流强化传热技术，不同机型采用不同管程技术，确保机组水系统平衡。
7、机组左右端板结构相同，便于现场安装时左右式互换，盘管可轻易拆卸，方便清洁保养。
8、整体拉伸一次成型无焊接水盘结构，水盘全部为加长型，确保接水管路及电动阀的冷凝水顺利落到水

(产品采用标准：GB/T19232-2003)

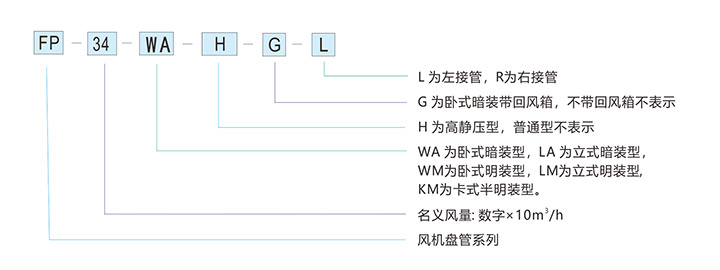

机组型号表示方法

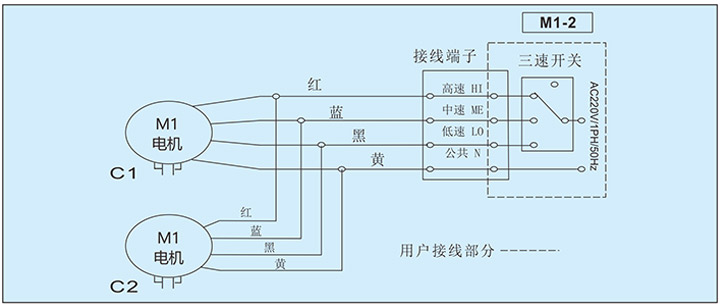

风机盘管机组电气接线图：

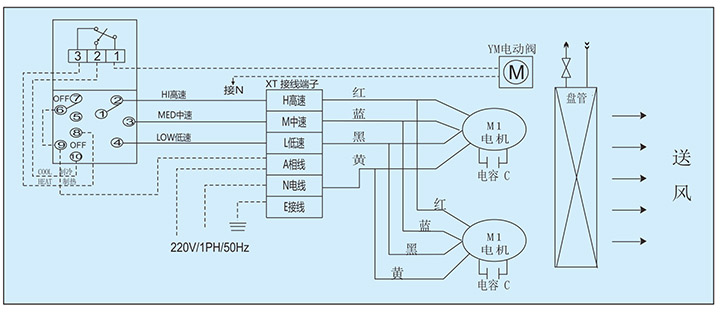

风机盘管机组带电动阀及温控器电气接线图：

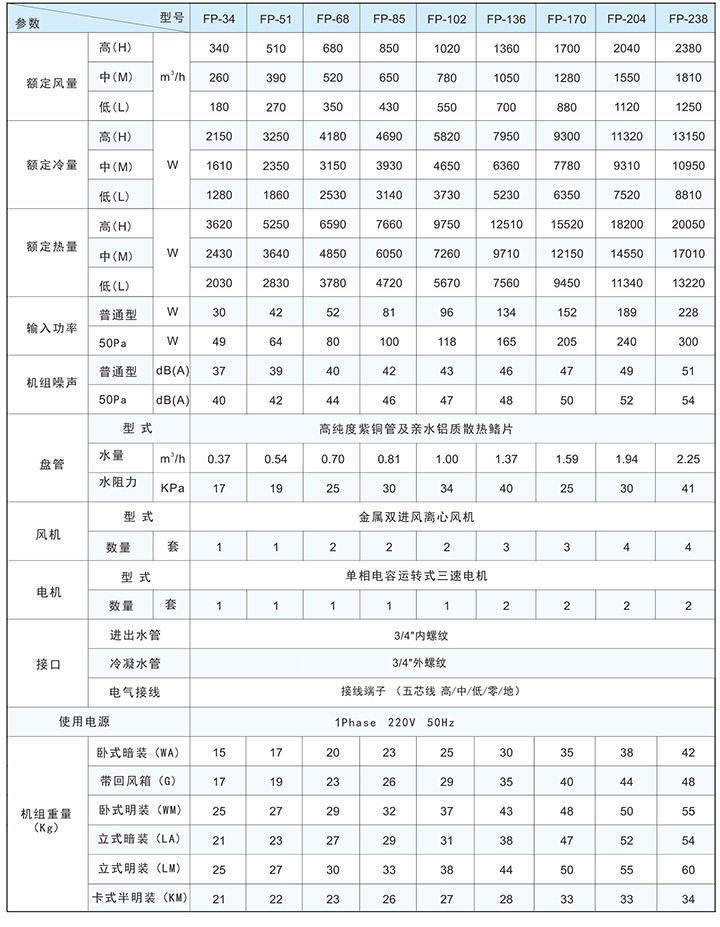

FP系列风机盘管国家标准技术规格参数:

 说明：
      1、噪声是在消音室，离开机组各表面1米的位置（JIS测定条件）测量值。
      2、制冷工况：进风干球温度27℃，湿球温度19.5℃，冰水进水温度7℃，出水温度12℃。
      3、制热工况：进风干球温度21℃，热水进水温度60℃。
      4、普通型机组为机外静压12Pa，高静压机组机外静压30Pa，50Pa高静压机组可另行提供。
      5、规格参数如因产品改良而更改，恕不另行通知，请以机组铭牌为准。

风机盘管机组的安装尺寸图表:

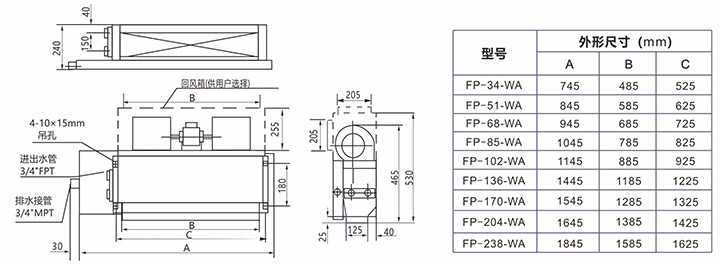

WA-卧式暗装风机盘管：

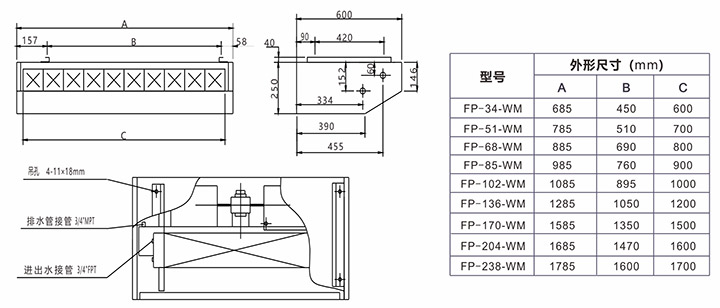

WM-卧式明装风机盘管：

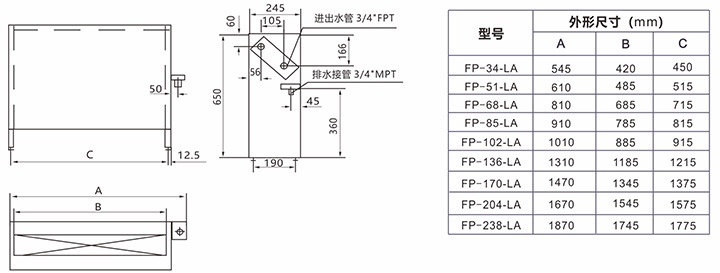

LA-立式暗装风机盘管：

风机盘管机组的安装尺寸图表

LM-立式明装风机盘管：

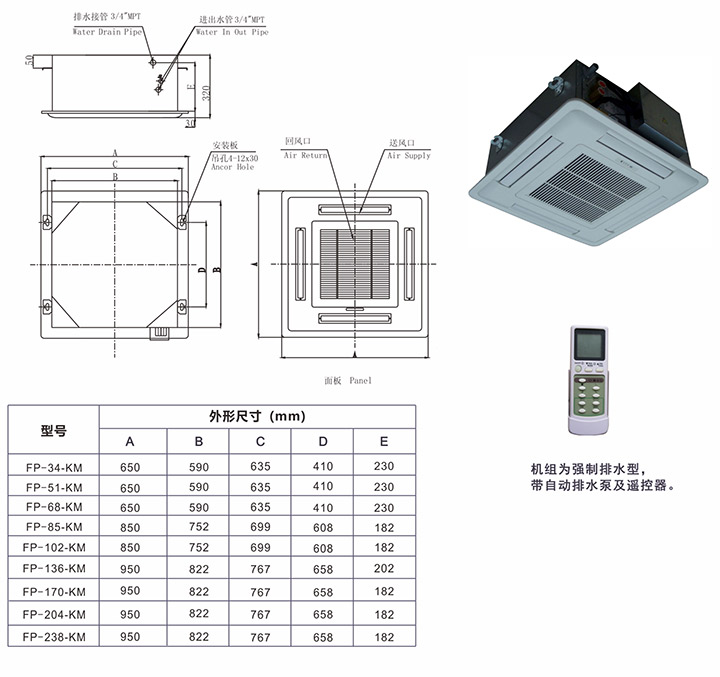

KM-卡式半明装风机盘管：

大型风机盘管机组
概述：

       DFP系列大型风机盘管机组是适合安装于酒店、商场、办公大楼、医院、机场、地铁、宾馆走廊水平隐蔽式空间的中央空调末端装置。机组的结构，风量、冷量及性能介于标准风机盘管 和风柜之间。机组体积小，重量轻，安装方便，运行平稳安静，风机为电机直驱式，耗能 少，机组重量较轻，所供冷量较大，适用于对余压要求不高的使用场合。它弥补了空调系统设计安装中的一份空缺。机组为卧式暗装结构形式。另有回风箱设计可供选用。
       机组按冷量大小需求和使用工况不同，可以选购不同盘管排数。左右机划分基准：面对盘管出风口，配管在左手边为左机，反之为右机。

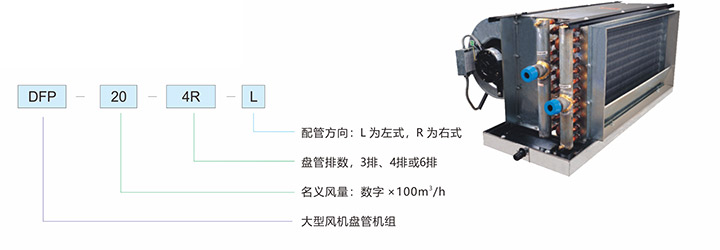

机组型号表示方法：

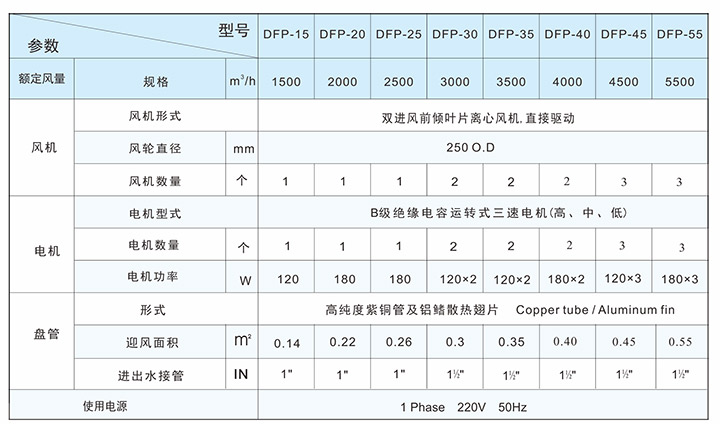

大型风机盘管机组规格配置表：

注：
1.标准额定风量以机外静压70Pa为基准。
2.样本所标的噪声是指额定状态下，距离风管出口1米处测定的噪声值。
3.产品规格性能如因改良而有所变动,恕不另行通知,以机组铭牌标注为准。

DFP系列大型风机盘管技术性能表

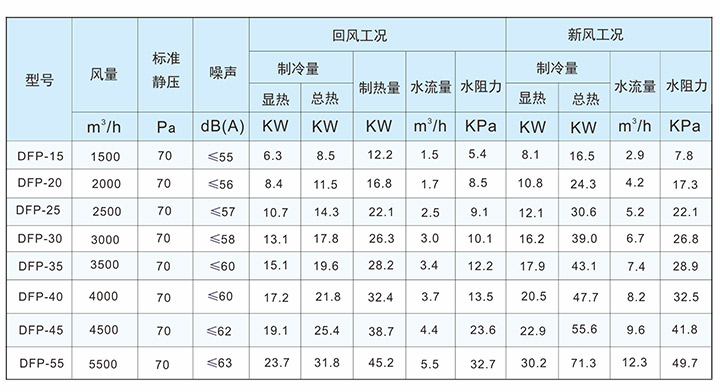

大型风机盘管-DFP系列3排管：

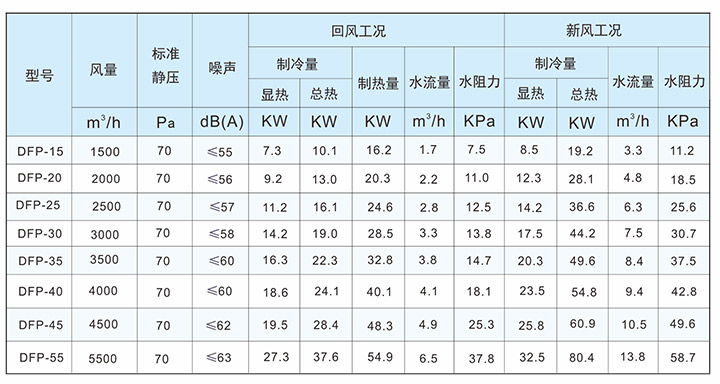

大型风机盘管-DFP系列4排管：

注：
1.供冷回风工况:进风干球温度27℃,湿球温度19.5℃,进水温度7℃,出水温度12℃。
2.供冷新风工况:进风干球温度34℃,湿球温度28℃,进水温度7℃,出水温度12℃。
3.供热回风工况:进风干球温度21℃,进水温度60℃。

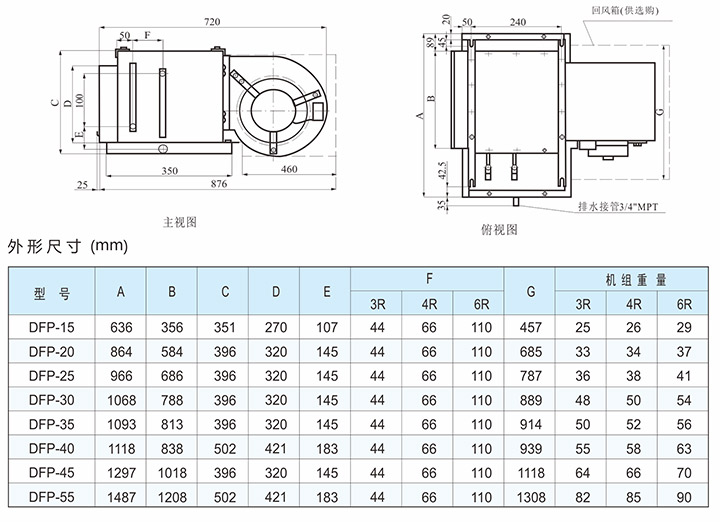

DFP系列大型风机盘管外形尺寸图表

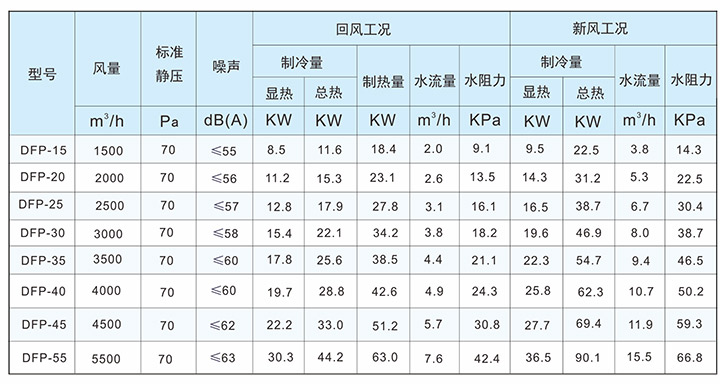

大型风机盘管-DFP系列6排管：

DFP-系列大型风机盘管外形尺寸与重量：
